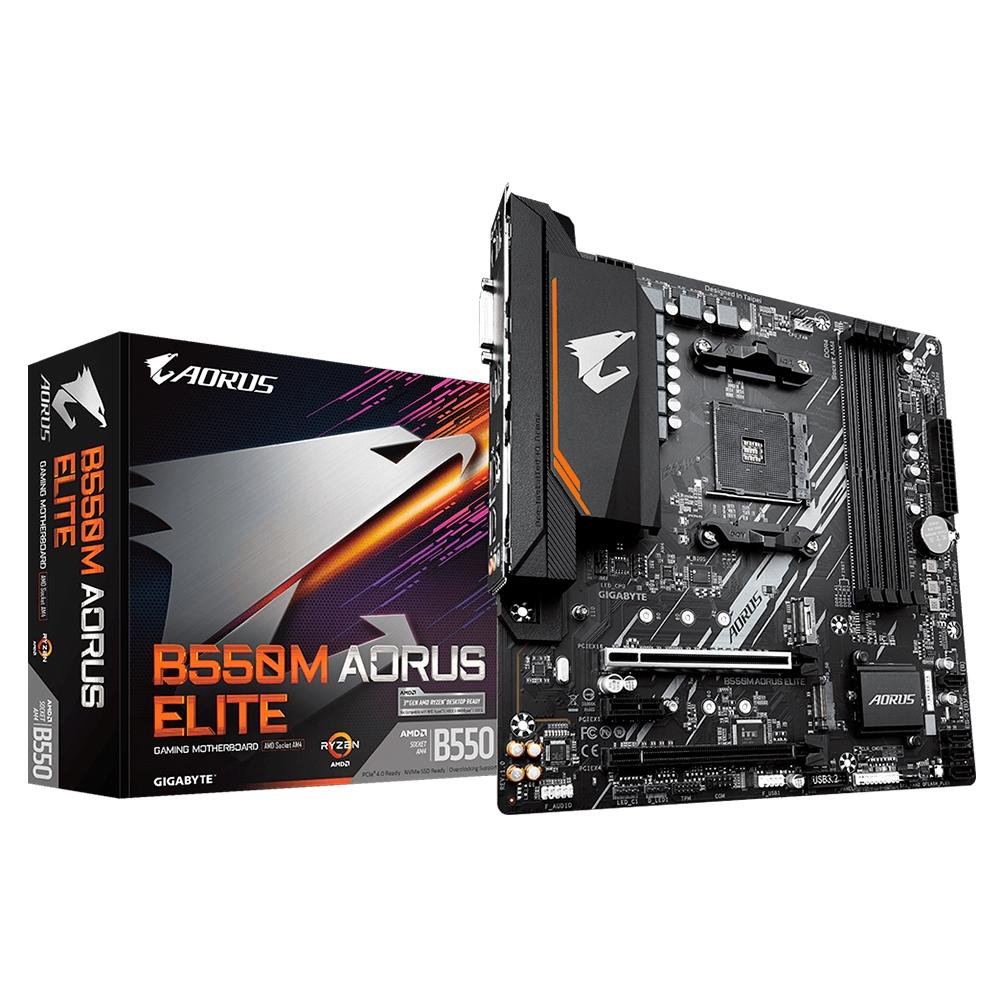

Mb [am4] b550m gigabyte aorus elite rev 1.0
Ref. 983932

Características:

- Marca: Aorus

- Modelo: B550M Aorus Elite

Especificações:

CPU:

- AMD Socket AM4, suporte para: processadores AMD Ryzen ™ de 3ª geração / AMD Ryzen ™ de 3ª geração com processadores gráficos Radeon ™

- TDP: 1‎05W

* Consulte "Lista de suporte da CPU" para obter mais informações.

Chipset:

- AMD B550

Memória:

- 4 soquetes DDR4 DIMM que suportam até 128 GB (capacidade DIMM única de 32 GB) de memória do sistema

- Processadores AMD Ryzen ™ de 3ª geração: Suporte para módulos de memória DDR4 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667/2400/2133 MHz

- Nova geração de processadores AMD Ryzen ™ com Radeon ™ Graphics: Suporte para DDR4 4733 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667 / Módulos de memória 2400/2133 MHz

- Arquitetura de memória de canal duplo

- Suporte para módulos de memória ECC sem buffer DIMM 1Rx8 / 2Rx8

- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 sem buffer ECC

- Suporte para módulos de memória Extreme Memory Profile (XMP)

* Consulte "Lista de suporte de memória" para obter mais informações.

Gráficos Onboard:

Integrado na 3ª geração de processadores AMD Ryzen ™ com Radeon ™ Graphics:

- 1 porta DVI-D, com resolução máxima de 1920x1200 a 60 Hz

* A porta DVI-D não suporta conexão D-Sub por adaptador.

- 1 x porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz

* Suporte para a versão HDMI 2.1, HDCP 2.3 e HDR.

* Memória compartilhada máxima de 16 GB

Áudio:

- Codec Realtek ® ALC887

- Áudio de alta definição

- 2/4 / 5.1 / 7.1 canais

* Para configurar o áudio de 7.1 canais, abra o software de áudio e selecione Configurações avançadas do dispositivo> Dispositivo de reprodução para alterar primeiro a configuração padrão. Por favor, visite o site da GIGABYTE para obter detalhes sobre a configuração do software de áudio.

LAN:

- Chip LAN Realtek ® GbE (1000 Mbit / 100 Mbit)

Slots de expansão:

1 slot PCI Express x16 (PCIEX16), integrado na CPU:

- Os processadores AMD Ryzen ™ de 3ª geração suportam o modo PCIe 4.0 x16

- Os processadores AMD Ryzen ™ de terceira geração com gráficos Radeon ™ suportam o modo PCIe 3.0 x16

* Para um desempenho ideal, se apenas uma placa de vídeo PCI Express for instalada, instale-a no slot PCIEX16.

1 slot PCI Express x16 (PCIEX4), integrado no chipset:

- Suporte ao modo PCIe 3.0 x4

1 slot PCI Express x1 (PCIEX1), integrado no chipset:

- Suporte ao modo PCIe 3.0 x1

Interface de Armazenamento:

1 x conector M.2 (M2A_CPU), integrado na CPU, suportando SSDs do soquete 3, chave M, tipo 2242/2260/2280/22110:

- Os processadores AMD Ryzen ™ de 3ª geração suportam SSDs SATA e PCIe 4.0 x4 / x2

- Os processadores AMD Ryzen ™ de terceira geração com gráficos Radeon ™ suportam SSDs SATA e PCIe 3.0 x4 / x2

1 conector M.2 (M2B_SB), integrado no chipset, que suporta SSDs do soquete 3, chave M, tipo 2242/2260/2280:

- Suporte para SSDs SATA e PCIe 3.0 x2

4 conectores SATA de 6 Gb / s, integrados no chipset:

- Suporte para RAID 0, RAID 1 e RAID 10

USB:

CPU:

- 4 portas USB 3.2 Gen 1 no painel traseiro

Chipset:

- 2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno

- 6 x portas USB 2.0 / 1.1 (4 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

Conectores Internos I/O:

- 1 x conector de alimentação principal ATX de 24 pinos

- 1 x conector de alimentação ATX 12V de 8 pinos

- 1 x header de cooler da CPU

- 2 x header de cooler do sistema

- 2 x header de fita LED endereçáveis

- 2 x header de faixa de LED RGB

- 1 x resfriador de faixa de LED CPU / Faixa de LED RGB

- 2 x soquete M.2 3 conectores

- 4 x conectores SATA de 6 Gb / s

- 1 x header do painel frontal

- 1 x conector de áudio no painel frontal

- 1 x conector USB 3.2 Gen 1

- 1 x conector USB 2.0 / 1.1

- 1 x header Trusted Platform Module (TPM) (2x6 pinos, apenas para o módulo GC-TPM2.0_S)

- 1 x header de porta serial

- 1 x jumper clear CMOS

- 1 x botão Q-Flash Plus

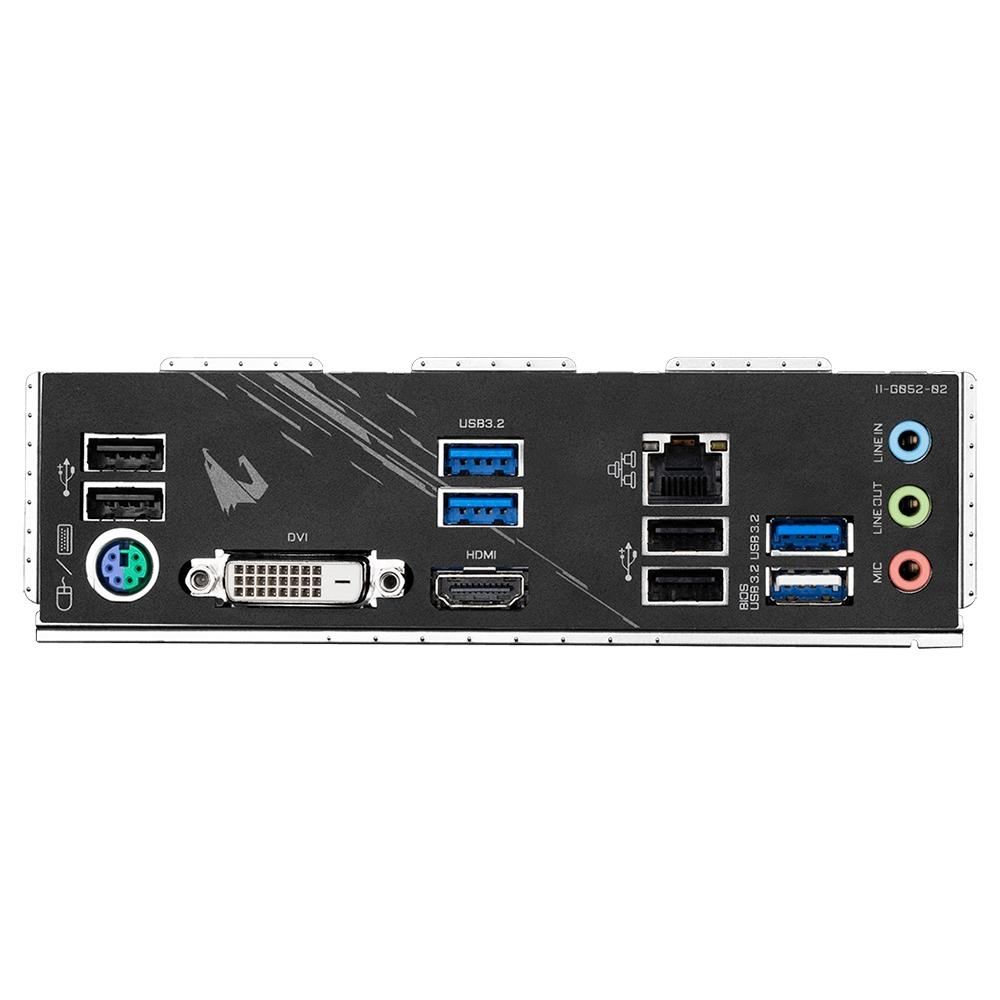

Conectores Painel Traseiro:

- 1 porta de teclado / mouse PS / 2

- 1 x porta DVI-D

- 1 x porta HDMI

- 4 x portas USB 3.2 Gen 1

- 4 x portas USB 2.0 / 1.1

- 1 x porta RJ-45

- 3 x tomadas de áudio

Controlador I/O:

- iTE® I/O Controller Chip

Monitoramento H/W:

- Detecção de tensão

- Detecção de temperatura

- Detecção de velocidade do cooler

- Aviso de superaquecimento

- Aviso de falha do cooler

- Controle de velocidade do cooler

* Se a função de controle de velocidade do cooler é suportada, depende do cooler instalado.

BIOS:

- 1 x 256 Mbit de flash

- Uso do BIOS AMI UEFI licenciado

- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Exclusivas:

- Suporte para o APP Center

* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar, dependendo das especificações da placa-mãe.

- @BIOS

- EasyTune

- Fast Boot

- Game Boost

- ON/OFF Charge

- RGB Fusion

- Smart Backup

- System Information Viewer

- Suporte para Q-Flash Plus

- Suporte para Q-Flash

- Suporte para instalação do Xpress

Sistema Operacional:

- Suporte para Windows 10 de 64 bits

Fator de forma:

- Fator de forma Micro ATX; 24.4cm x 24.4cm

Observação:

- Devido às diferentes condições de suporte ao Linux fornecidas pelos fornecedores de chipset, faça o download do driver Linux no site dos fornecedores de chipset ou no site de terceiros.

- A maioria dos fornecedores de hardware / software pode não oferecer mais drivers para suportar Win9X / ME / 2000 / XP. Se houver drivers disponíveis pelos fornecedores, nós os atualizaremos no site da GIGABYTE.

Conteúdo da embalagem:

- 1x Placa-Mãe Gigabyte B550M Aorus Elite

- 1x Manual do Usuário
