As placas-mãe GIGABYTE série UD usam um design de MOSFETs PWM + Low RDS (on) digital puro de 4 + 3 fases para suportar as CPUs AMD Ryzen de 3ª geração, oferecendo incrível precisão no fornecimento de energia para os componentes mais sensíveis e com maior consumo de energia da placa-mãe como além de fornecer desempenho de sistema aprimorado e escalabilidade de hardware definitiva. Realtek 8118 LAN é um chip de rede amigável e de alto desempenho para jogadores de jogos com alocação automática de largura de banda para garantir a maior prioridade de rede do jogo ou aplicativo. Ele pode fornecer aos usuários os recursos mais abrangentes e a experiência de Internet mais rápida e tranquila. HDMI 2.1, que é compatível com as versões anteriores de HDMI 2.0 / 1.4 e oferece 48 Gb / s de largura de banda - duas vezes mais do que a geração anterior. Isso libera o potencial para os usuários transferirem vários fluxos de vídeo, bem como uma relação cinematográfica nativa de 21: 9 (em que a maioria dos filmes é filmada), suporte Full HDR e HDCP 2.3, para oferecer a melhor experiência visual para os espectadores.
INFORMAÇÕES TÉCNICAS
Características:
- Marca: Gigabyte

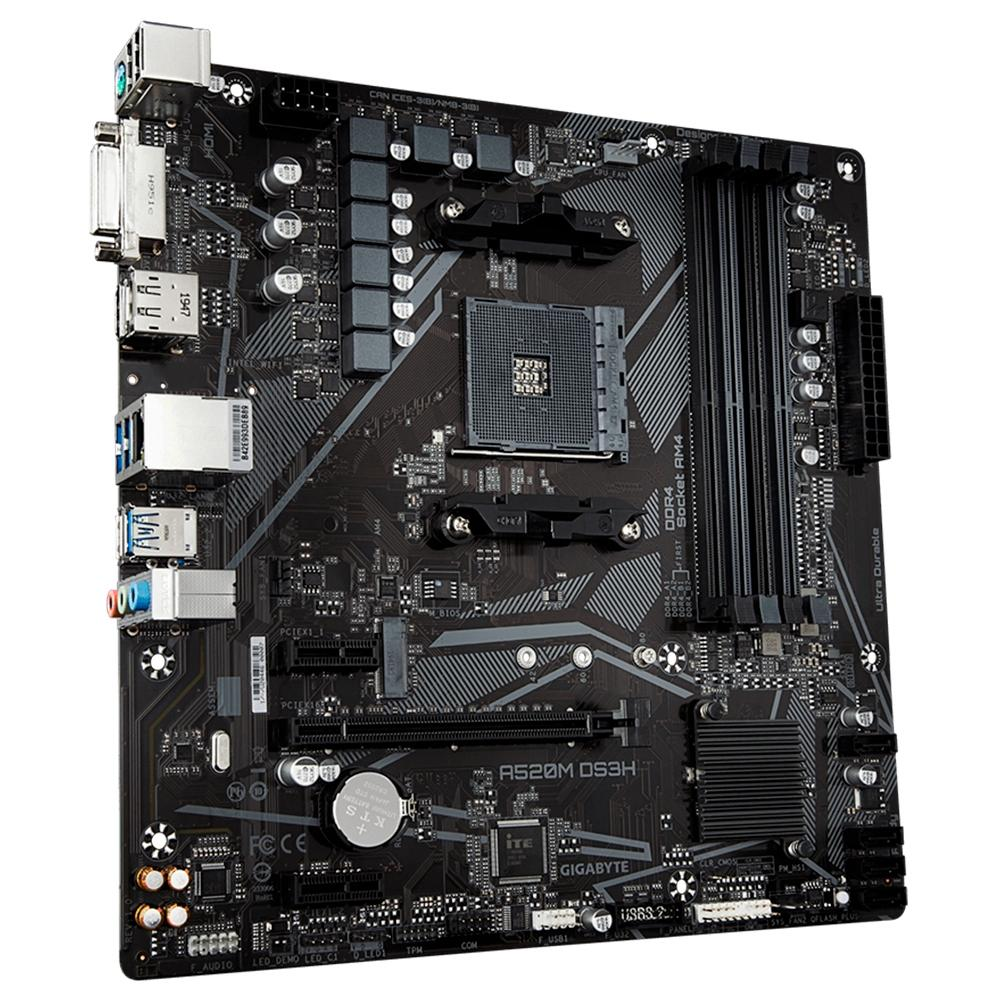

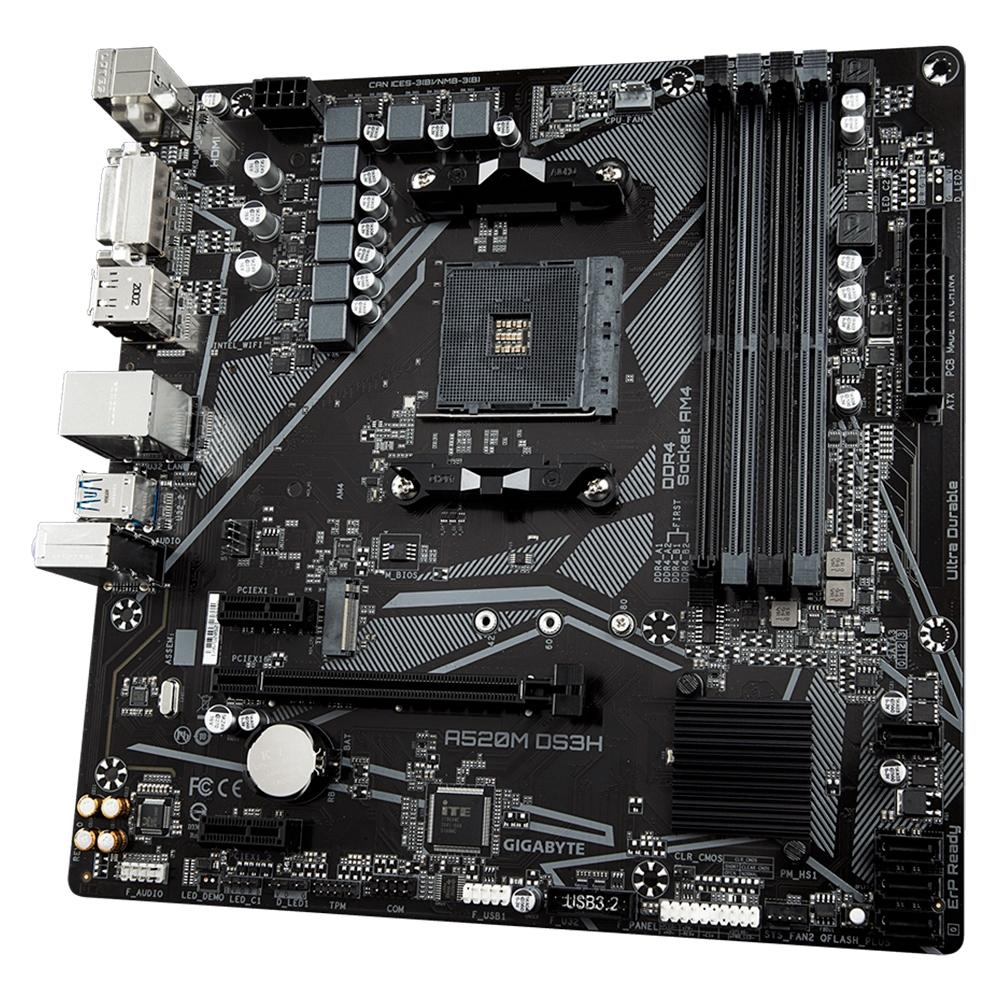

- Modelo: A520M DS3H
Especificações:
CPU:
- AMD Socket AM4, suporte para: Processadores AMD Ryzen ™ de 3ª geração / AMD Ryzen ™ de 3ª geração com processadores gráficos Radeon ™
- Consulte a "Lista de suporte de CPU" para obter mais informações
Chipset:
- AMD A520
Memória:
- 4 x Soquetes DDR4 DIMM com suporte para até 128 GB (capacidade de DIMM único de 32 GB) de memória do sistema
- Processadores AMD Ryzen ™ de 3ª geração: Suporte para módulos de memória DDR4 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667/2400/2133 MHz
- AMD Ryzen ™ de 3ª geração com processadores gráficos Radeon ™: Suporte para DDR4 4733 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667 / Módulos de memória 2400/2133 MHz
- Arquitetura de memória dual channel
- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 ECC sem buffer
- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 não-ECC sem buffer
- Suporte para módulos de memória Extreme Memory Profile (XMP)
* Consulte a "Lista de suporte de memória" para obter mais informações
Gráficos onboard:
- Integrado na 3ª geração AMD Ryzen ™ com processadores gráficos Radeon ™:
- 1 x Porta DVI-D, suportando uma resolução máxima de 1920x1200 @ 60 Hz
* A porta DVI-D não suporta conexão D-Sub por adaptador
- 1 x DisplayPort, suportando uma resolução máxima de 5120x2880 @ 60 Hz
* Suporte para DisplayPort versão 1.4, HDCP 2.3 e HDR
1 x Porta HDMI, suportando uma resolução máxima de 4096x2160 @ 60 Hz
* Suporte para versão HDMI 2.1, HDCP 2.3 e HDR
- Suporte para até 3 monitores ao mesmo tempo
- Memória compartilhada máxima de 16 GB
Áudio:
- Codec Realtek ® ALC887
- Áudio de alta definição
- 2/4 / 5.1 / 7.1 canais
* Para configurar o áudio de 7.1 canais, você precisa abrir o software de áudio e selecionar Configurações avançadas do dispositivo> Dispositivo de reprodução para alterar a configuração padrão primeiro. Visite o site da GIGABYTE para obter detalhes sobre a configuração do software de áudio
LAN:
- Chip Realtek ® GbE LAN (1000 Mbit / 100 Mbit)
Slots de expansão:
- CPU:
- 1 x Slot PCI Express x16, com suporte a PCIe 3.0 e executando a x16
- Chipset:
- 2 x Slots PCI Express x1, com suporte para PCIe 3.0 (PCIEX1_1, PCIEX1_2)
Interface de armazenamento:
- CPU:
- 1 x Conector M.2 (soquete 3, chave M, tipo 2242/2260/2280 SATA e suporte para SSD PCIe 3.0 x4 / x2)
- Chipset:
- 4 x Conectores SATA 6 Gb / s
- Suporte para RAID 0, RAID 1 e RAID 10
USB:
- CPU:
- 4 x Portas USB 3.2 Gen 1 no painel traseiro
- Chipset:
- 2 x Portas USB 3.2 Gen 1 disponíveis através do conector USB interno
- 4 x Portas USB 2.0 / 1.1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
Conectores de I / O internos:
- 1 x Conector de alimentação principal ATX de 24 pinos
- 1 x Conector de alimentação ATX 12V de 8 pinos
- 1 x Header do ventilador da CPU
- 2 x Conectores de ventilador do sistema
- 1 x Header de tira LED endereçável
- 1 x Header de tira LED RGB
- 1 x Conector M.2 soquete 3
- 4 x Conectores SATA 6 Gb / s
- 1 x Header do painel frontal
- 1 x Conector de áudio do painel frontal
- 1 x Conector USB 3.2 Gen 1
- 1 x Conector USB 2.0 / 1.1
- 1 x Header Trusted Platform Module (TPM) (2x6 pinos, apenas para o módulo GC-TPM2.0_S)
- 1 x Header de porta serial
- 1 x Jumper clear CMOS
- 1 x Botão Q-Flash Plus
Conectores do painel traseiro:
- 1 x Porta de teclado / mouse PS / 2
- 1 x Porta DVI-D
- 1 x DisplayPort
- 1 x Porta HDMI
- 4 x Portas USB 3.2 Gen 1
- 2 x Portas USB 2.0 / 1.1
- 1 x Porta RJ-45
- 3 x Entradas de áudio
I / O Controller:
- Chip controlador de I / O iTE ®
Monitoramento H / W:
- Detecção de tensão
- Detecção de temperatura
- Detecção de velocidade do ventilador
- Aviso de superaquecimento
- Alerta de falha do ventilador
- Controle de velocidade do ventilador
* Se a função de controle de velocidade do ventilador é suportada dependerá do refrigerador que você instalar
BIOS:
- 1 x 128 Mbit flash
- Uso de AMI UEFI BIOS licenciado
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas:
- Suporte para APP Center
* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções com suporte de cada aplicativo também podem variar dependendo das especificações da placa-mãe
- @BIOS
- EasyTune
- Fast Boot
- Game Boost
- ON/OFF Charge
- RGB Fusion
- Smart Backup
- System Information Viewer
- Suporte para Q-Flash Plus
- Suporte para Q-Flash
- Suporte para instalação do Xpress
Sistema operacional:
- Suporte para Windows 10 de 64 bits
Fator de forma:
- Fator de forma Micro ATX; 24,4 cm x 24,4 cm
Observação:
- Devido às diferentes condições de suporte ao Linux fornecidas pelos fornecedores de chipset, baixe o driver Linux do site dos fornecedores de chipset ou de terceiros
- A maioria dos fornecedores de hardware / software pode não oferecer mais drivers para suporte a Win9X / ME / 2000 / XP. Se os drivers estiverem disponíveis nos fornecedores, nós os atualizaremos no site da GIGABYTE
Conteúdo da embalagem:
- 1 x Placa Mãe Gigabyte - A520M DS3H
